Flanş Somunu
Makine atölyelerinde ve boru hattı inşaat sahalarında bu şikayetler tanıdık mı? Sıradan somunlar titreşim veya ağır yükler altında "kırılma" eğilimi gösterir, bu da yalnızca projeyi geciktirmekle kalmaz, aynı zamanda güvenlik tehlikeleri de oluşturur. Ancak deneyimli teknisyenler, bunları diski olan bir somunla değiştirmenin çoğu zaman sorunu çözdüğünü bilir; bu flanş somunudur. Bugün bu "gevşemeyi önleyici sihirli silahı" detaylı olarak anlatacağız.
Nedir? flanş somunları ?

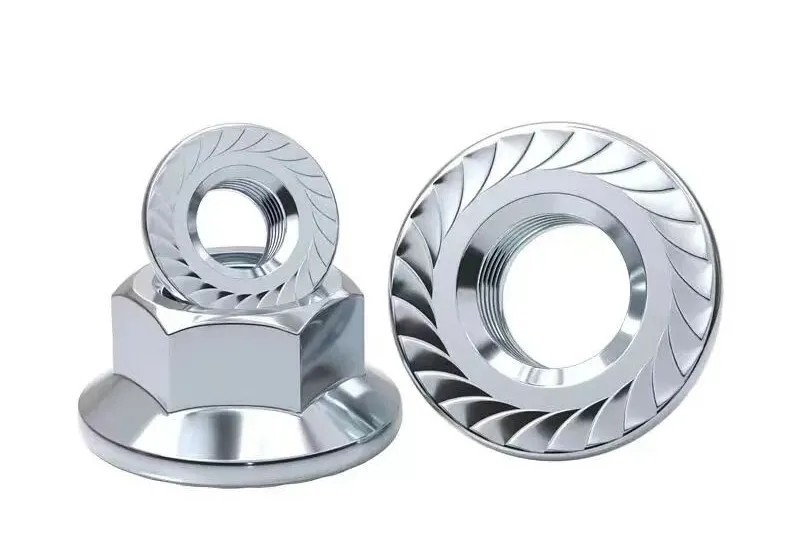

Rondelalı somun veya tırtıklı somun olarak da bilinen yaylı somun, görünüm olarak normal altıgen somundan farklıdır; bir ucunda somun için "düz pabuç" gibi büyük bir "flanş" vardır ve bazı flanşlarda ince tırtıklar veya dalgalı çizgiler bulunur. Bu tasarımı küçümsemeyin; istikrarının anahtarıdır.
Sıradan bir somunla karşılaştırıldığında iki adımı ortadan kaldırır: ekstra pul gerekmez, tek adımda kuruluma olanak tanır; ve yanlış hizalanmış pulları tekrar tekrar kontrol etmeye gerek kalmaz, bu da montaj verimliliğini büyük ölçüde artırır. Özellikle yüksek irtifa operasyonlarında veya kapalı alanlarda bu "entegre" tasarım, çalışanların büyük çaba harcamasını sağlar.
Flanş somunlarının çekirdeği
Sıradan somunların gevşemesinin temel nedeni yoğun basınç ve yetersiz sürtünmede yatmaktadır. Flanş somunları bu sorunu tek tek tartışacağımız üç tasarım özelliğiyle çözmektedir:
Basınç Dağılımı: "İğne Noktası Kuvvetini" "Düzlemsel Kuvvet"e Dönüştürmek
Geniş flanş, sıradan somunlardan 3-5 kat daha büyük bir temas alanıyla, somunun sıkma kuvvetini bağlı parçaların yüzeyine eşit olarak dağıtır. Bu, iş parçası yüzeyinde girinti oluşmasını önler ve aşırı lokal stresin neden olduğu dişin sıyrılmasını önleyerek kaynağında gevşeme riskini azaltır.
Mekanik Kilitleme Kilidi: "Kaymaz Pençeler" olarak Tırtıklı Dişler
Dişli flanş somununu sıkarken, tırtıklı dişler bağlı parçaların yüzeyine pençe gibi geçerek mekanik bir kilit oluşturur. Bu "fiziksel kilitleme" gevşemeyi önlemek için yalnızca iplik sürtünmesine dayanmaktan daha güvenilirdir; ekipmandaki yüksek frekanslı titreşimlerde bile somun "dönmeyecek ve kaymayacaktır."
Sızdırmazlık Yardımcı Fonksiyonu: Daha Fazla Dayanıklılık için Kirleri Engeller
Flanş, iş parçası yüzeyine sıkı bir şekilde oturarak toz, yağ ve su lekelerinin dişli boşluklara girmesini önlemek için belirli bir sızdırmazlık derecesi sağlar, korozyonu ve pası azaltır ve bağlantının servis ömrünü uzatır.
Flanş Somunu Avoidance Guide
Flanş somunları her senaryoya uygun değildir; yanlış türü seçmek para israfı olabilir. Bu önemli seçim noktalarını unutmayın:
Hafif yüklü, titreşimsiz senaryolar
Evdeki gardıropların sabitlenmesi veya hafif hizmet raflarının montajı gibi uygulamalar için sıradan somunlar tamamen yeterlidir. Flanş somunlarının gevşemeyi önleme avantajı gereksizdir ve yalnızca maliyetleri artırır.
Ekstra büyük boyutlar için sipariş vermeden önce stok durumunu onaylayın
M20'den küçük flanş somunları yaygındır ancak M20'den büyük olanlar çoğunlukla düz ve dişsiz tasarımlardır ve üreticiler genellikle bunları stokta tutmaz. Son dakika siparişlerinden kaynaklanan gecikmeleri önlemek için bunların önceden özel olarak yapılması gerekmektedir.
Yüksek sıcaklık/yüksek korozyon ortamlarında malzeme çok önemlidir
Sıradan A3 çelik flanş somunları yüksek sıcaklıklara ve korozyona dayanıklı değildir. Kimyasal boru hatlarında veya kazan ekipmanlarında kullanılacaksa 35CrMoA alaşımlı malzeme seçilmeli ve korozyon direncinin daha güçlü olması için yüzey tercihen sıcak daldırma galvanizle kaplanmalıdır.
| Uygulanabilir Senaryolar | Önerilen Türler | Malzeme Önerileri | Uygulama Standardı |
| Ev aletleri, hafif hizmet rafları | Standart Flanş Somunları (Dişsiz) | A3 Düşük Karbonlu Çelik | GB/T 6177.1-2016 |
| Motorlar, su pompaları, titreşimli elekler | Kilitleme Flanş Somunları (Dişli) | 45# Çelik | GB/T 6177.1-2016 |
| İnşaat makineleri, otomobil şasisi | Yüksek Mukavemetli Flanş Somunları | 40Cr/35CrMoA | GB/T 6177.1-2016 |
Kullanım Önlemleri
Flanş somunu kullanımının temel prensipleri, yanlış seçim veya çalıştırma nedeniyle gevşemeyi veya arızayı önlemek için "doğru tip seçimi, standart kurulum, uygun çalışma koşulları"dır.
I. Tip Seçimi ve Eşleştirme: Doğru seçim esastır (çalışma koşullarına, çevreye uygun malzemeye ve spesifikasyonların kesin uyumuna göre tipi seçin).
II. Kurulum ve Çalıştırma: Ayrıntılar stabiliteyi belirler (birleşen yüzeyleri temizleyin, sıkma torkunu kontrol edin ve ek pul kullanmaktan kaçının).
III. Uygun Çalışma Koşulları: Kullanım tehlikelerinden kaçının (belirli senaryolarda yanlış kullanımdan kaçının, özel ortamlar için koruma sağlayın ve malzemelerin karıştırılmasını yasaklayın).
IV. Bakım ve Denetim: Hizmet ömrünü uzatın (düzenli denetimler, arızalı somunların zamanında değiştirilmesi ve yeniden kullanımın önlenmesi).
