1. Düz ped

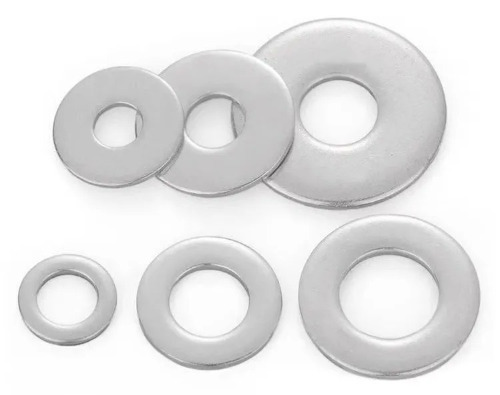

Düz yıkayıcı, ortada bir delik bulunan dairesel bir metal yıkayıcıdır. Genellikle bir damgalama işlemi yoluyla demir plaka, paslanmaz çelik ve diğer malzemelerden yapılmıştır. Şekli düz bir halkaya benzer.
Düz yıkayıcı nedir?

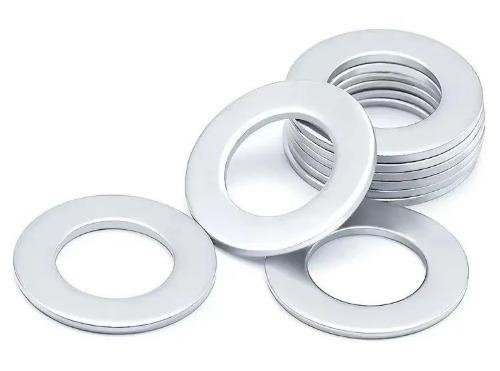

Düz rondelalar olarak da bilinen düz rondelalar, esas olarak cıvatalar ve somunlar ve konektörler gibi bağlantı elemanları arasında düz bir temas yüzeyi sağlamak için kullanılan yaygın mekanik parçalardır. Düz rondelalar genellikle metal malzemelerden damgalanır ve ortada bir delikle dairesel şekillidir. Deliğin boyutu ve özellikleri belirli ihtiyaçlara göre özelleştirilebilir.
Düz rondelaların ana işlevi
İletişim alanını artırın
Düz rondelaların ana işlevlerinden biri, vida ve makine arasındaki temas alanını artırarak aşınma ve hasarı etkili bir şekilde azaltmaktır. Düz yıkayıcı olmadığında, vida ve makine arasındaki temas yüzeyi küçük bir noktaya konsantre edilebilir, bu da büyük basınca neden olabilir, bu da ekipmanın zaman içinde doğrudan servis ömrünü etkileyecektir. Düz yıkayıcılar, bu temas alanını artırarak ekipmanın anahtar kısımlarını korur.
Baskı dağıtım
Düz rondelalar esas olarak basıncı azaltmak için kullanılır. Bazı parçaları sıkılaştırmanın eksenel kuvveti büyük olduğunda, rondelaları bir disk şekline bastırmak kolaydır. Şu anda, malzeme değiştirilebilir ve sorunu çözmek için sertlik artırılabilir. Düz rondelalar basıncı etkili bir şekilde dağıtabilir ve aşırı lokal basıncın neden olduğu hasarı önleyebilir.
Hasarı önlemek

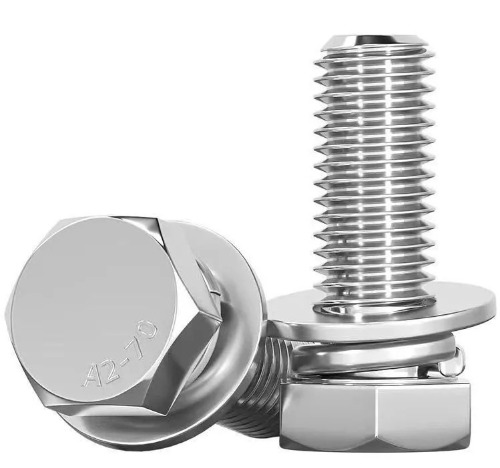

Düz rondelalar, yaylı yıkayıcıların vidaları çıkarırken makinenin yüzeyine neden olabileceği hasarı ortadan kaldırabilir. Kullanıldığında, bir yaylı yıkayıcı ve bir düz yıkama kullanılmalıdır, düz yıkama makinenin yüzeyinin yanındadır ve yaylı yıkayıcı düz yıkama ve somun arasındadır. Bu, makinenin yüzeyini yaylı yıkayıcının hasarından koruyabilir.
Kombinasyon halinde kullanın
Düz rondelalar genellikle en iyi sıkma etkisini elde etmek için yay rondelaları ile kombinasyon halinde kullanılır. Düz rondela makine yüzeyine uyurken, yaylı yıkayıcı düz yıkama ve somun arasına yerleştirilir. Bu kombinasyon basıncı daha iyi dağıtabilir ve böylece daha iyi koruma sağlayabilir.
Düz ped uygulama senaryoları
Sıradan cıvata bağlantısı
Sıradan mekanik parçalar bağlantısında, düz pulalar cıvatalar, somunlar ve bağlı parçalar arasındaki temas alanını artırabilir, basıncı dağabilir, yerel basıncı azaltabilir ve bağlı parçaların yüzeyinde hasarı önleyebilir. Örneğin, mobilya üretiminde, tablonun sabit olduğundan ve sallanmamasını sağlamak için masa ayaklarını sabitlemek için düz rondelalar kullanılabilir; Elektrikli ekipmanlarda, titreşimin neden olduğu hasarı önlemek için devre kartlarını korumak için düz pulalar kullanılabilir.
Sık sık sökülmüş cıvata bağlantısı
Cıvataların sık sık sökülmesi gerektiğinde, düz rondelaların kullanımı sökme işlemini basitleştirebilir ve bağlı parçaların yüzeyini koruyabilir. Örneğin, bazı ekipmanların muayene portları, hareketli parçaların bağlantı cıvataları, vb. Düz rondelalar, cıvatalar ve bağlı parçalar arasındaki doğrudan sürtünmeyi azaltabilir, yüzey çiziklerinden kaçınabilir ve servis ömrünü uzatabilir.
Cıvata deliği sapması için tazminat
Bazı durumlarda, iki bağlantı parçası arasındaki cıvata deliklerinin doğru bir şekilde karşılık gelmesi için, konum sapmasını telafi etmek için deliğin çapını arttırmak gerekebilir. Cıvata deliği standart boyutu aştığında, düz bir yıkayıcı kullanmayı düşünebilirsiniz. Ek olarak, kurulum ve ayarlamayı kolaylaştırmak için, cıvata deliği bazen uzun bir delik olarak tasarlanır, böylece iş parçasının kurulum konumu belirli bir aralıkta ayarlanabilir. Bu durumda, kalınlaşmış düz bir yıkayıcı veya özel bir yıkayıcı kullanmak gerekebilir.
Basınç taşıyan yüzeydeki basınç gerilimini azaltın
Cıvata mukavemeti yüksek olduğunda ve bağlı parçaların sıkıştırma gerilimi düşük olduğunda, düz rondelalar basınç taşıyan yüzey üzerindeki basınç stresini azaltmaya yardımcı olabilir. Örneğin, daha yumuşak malzemelerden yapılmış bağlı parçalarla bazı yüksek mukavemetli cıvatalar kullanıldığında, düz rondelalar cıvataların basıncını bağlı parçaların yüzeyine eşit olarak dağıtabilir ve bağlı parçaların aşırı lokal basınç nedeniyle deforme olmasını veya hasar görmesini önleyebilir.
Düz pulların ortak malzemeleri
Karbon çelik malzemesi

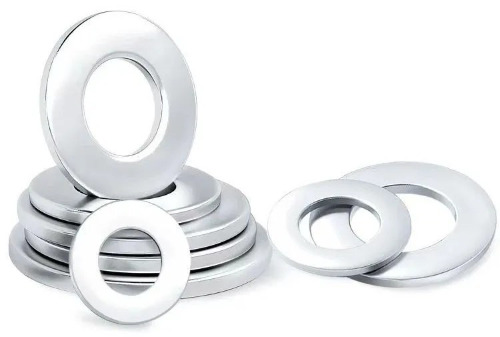

Düz rondelalar için, en yaygın olarak kullanılan karbon çelik malzemeleri şunlardır: ST12, ST13, Q235, Q215, Q195, vb. Hepsi 100HV düzeyinde düz rondelalar için uygundur (not: 100HV, pulların yüzey sertliğini ifade eder); 08F, 08AI, 10, 10F, vb. Yüzey sertliği yaklaşık 110HV olan düz rondelalar için uygundur; 45, 50, 60, 70 çelik veya 65mn çelik, yüzey sertliği 200HV veya hatta 300HV olan düz pul pul için uygundur.
Paslanmaz çelik malzeme

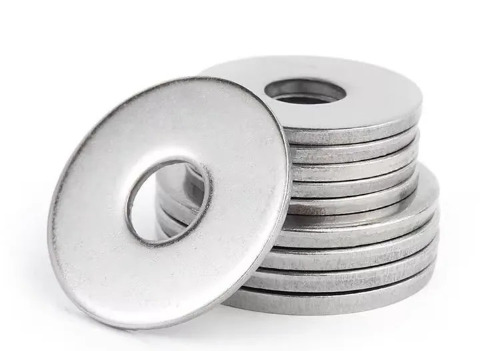

Daha yaygın olanlar 304, 304 (18 - 8), 316, 316L, vb. Paslanmaz çeliğin avantajları, korozyon direnci, pas direnci, yüksek hassasiyet, pürüzsüz yüzey, iyi tokluk, kırılması kolay değil, ancak fiyat nispeten pahalıdır.
Plastik malzeme

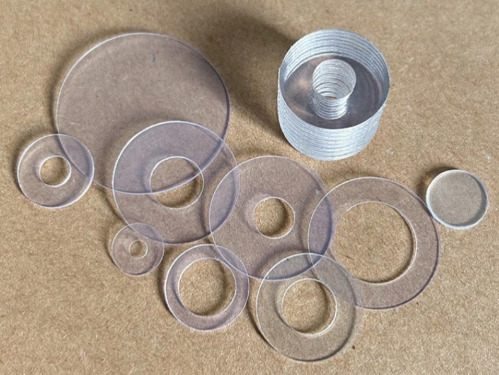

Yaygın plastik malzemeler arasında PA66, PA66% 30 Cam Elyaf, PA66% 50 Cam Elyaf, PC, PP, PPS, PVC, PVDF, vb. Bazı özel durumlarda, karbon çeliği ve paslanmaz çeliğin yerini alamayacağı bir rol ve etkisi oynayabilirler.
Kauçuk malzeme

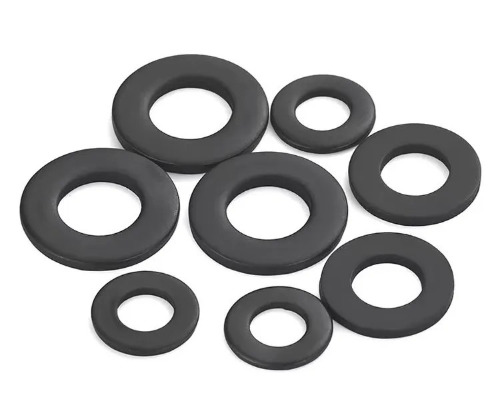

Nitril kauçuk, flororubber, kloropren kauçuk, stiren-butadien kauçuk, EPDM kauçuk, vb. Gibi bu tip malzemelerin düz pedleri iyi yumuşaklığa sahiptir ve düşük sıcaklık ve orta basınç ortamları için uygundur. Bazı malzemeler belirli asit ve alkali direnci ve yaşlanma direncine sahiptir.
Diğer Malzemeler

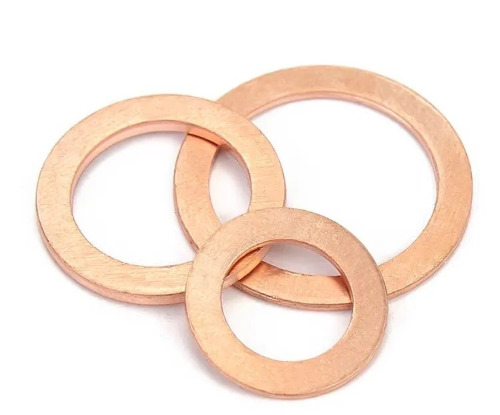

Bazı üreticiler bakır, alüminyum ve diğer malzemelerden yapılmış düz pedler de sağlayabilir. Örneğin, bakır pedler iyi termal iletkenliğe ve korozyon direncine, düşük sürtünme katsayısına sahiptir ve genellikle yüksek sıcaklık ve yüksek basınç vesilelerinde kullanılır.
2. Kullanım için Tahminler
Sstallation Spesifikasyonlar : Sızdırmazlık etkisini etkileyen eğim veya yanlış hizalamayı önlemek için düz contanın temas yüzeyine sıkıca oturduğundan emin olun.
Çevre adaptasyonu: Nemli veya aşındırıcı ortamlarda paslanmaz çelik tercih edilir ve servis ömrünü uzatmak için sızdırmazlık ve korunmaya dikkat edilmelidir.
Düzensiz muayene: Uzun süreli kullanımdan sonra, contanın deforme olup olmadığını veya hasar gördüğünü kontrol etmek ve bağlantının güvenilirliğini korumak için zamanında değiştirmek gerekir.
Makul seçim ve standart kullanım yoluyla, düz contalar mekanik bağlantıların istikrarını ve güvenliğini önemli ölçüde artırabilir
Özetle, düz contalar, esas olarak konektörün yüzeyini korumak, temas alanını arttırmak ve bağlantı elemanlarının gevşemesini önlemek için kullanılan önemli bir mekanik bileşendir. Düz contaları seçerken ve kullanırken, malzemeleri, boyutları ve kullanımları belirli mühendislik gereksinimlerine ve uygulama senaryolarına göre belirlenmelidir. .
