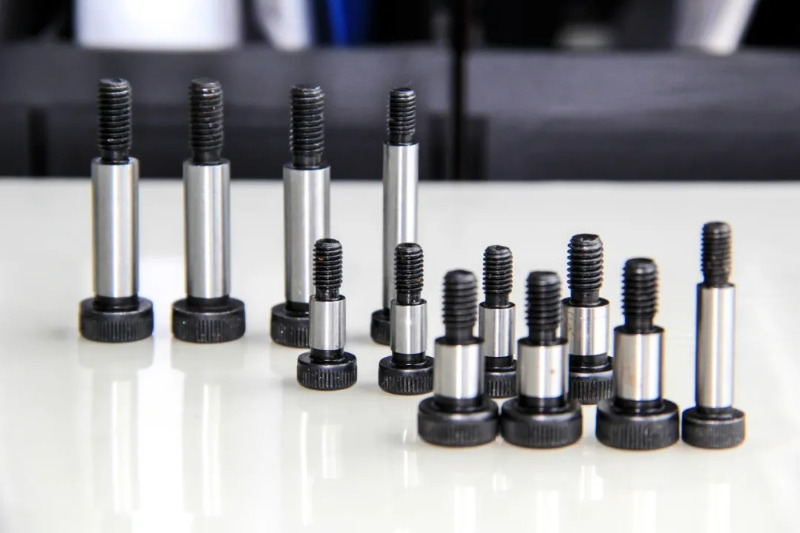

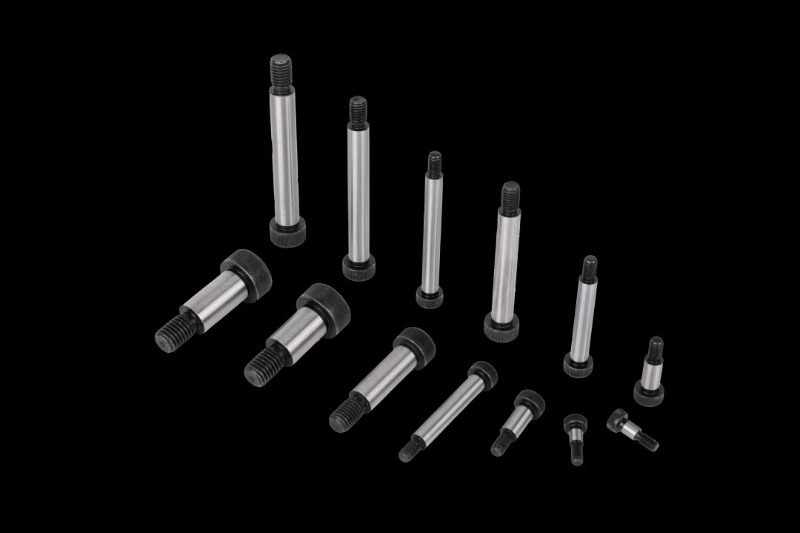

12.9 kalite omuz cıvatası nedir?
12.9 notu omuz cıvatası Şaft omuz vidası veya dahili altıgen omuz cıvatası olarak da bilinen, yüksek mukavemetli ve hassas hareket uygulamaları için özel olarak tasarlanmış, pürüzsüz omuzlu ve kısmi dişli, yüksek hassasiyetli bir bağlantı elemanıdır.
Özellikler
Yapısal Özellikler
12.9 kalite tapa cıvatası üç ana parçadan oluşur:
Cıvata başı: Kolay yüksek torklu kurulum ve sökme için genellikle dahili veya harici altıgen başlıklarla tasarlanmıştır.
Pürüzsüz omuz: Dönen veya kayan bileşenlerin stabilitesini sağlamak için hassas şekilde işlenmiştir.
Dişli uç: Güvenli bir tutuş sağlamak ve yük taşıma kapasitesini artırmak için kısmen dişli bir tasarımın kullanılması.
Temel Özellikler
Ultra yüksek mukavemet: Yüksek yüklü uygulamalarda güvenilirlik sağlayan, ≥1220MPa gerilme mukavemetine sahip alaşımlı çelikten (SCM435 gibi) yapılmıştır.
Hassas toleranslar: Omuz çapı, uzunluğu ve eş eksenliliği, mekanik bileşenlerin hassas konumlandırılmasını ve kayarak oturmasını sağlamak için sıkı bir şekilde kontrol edilir.
Aşınmaya dayanıklı ve dayanıklı: Yüzey işlemleri, aşınma direncini ve korozyon direncini artıran söndürme, karartma, fosfatlama veya nikel kaplamayı içerir.
Yüksek tork performansı: Ağır makinelere ve yüksek dinamik yük ortamlarına uygun, yüksek sıkma torklarına dayanma kapasitesine sahiptir.
12.9 kalite omuz cıvatalarının uygulamaları
Yüksek mukavemeti, hassas işleme ve hareket uyarlanabilirliği nedeniyle 12,9 kalite omuz cıvatası birçok endüstride, özellikle yüksek yük ve yüksek hassasiyet gereksinimleri olan senaryolarda yaygın olarak kullanılmaktadır.
Makine Ekipmanları
Otomatik makinelerde, hassas makine aletlerinde ve üretim hattı ekipmanlarında omuz cıvataları, bileşenleri desteklemek ve kaydırmak için kullanılır ve ekipmanın düzgün çalışmasını sağlar.
Kaydırma rayları ve kılavuz mekanizmaları: Doğrusal veya dönme hareketinin doğruluğunu sağlayın.
İletim sistemleri: Bağlantı çubukları ve yatak yuvaları için sabitleme cıvataları olarak kullanılır ve hareketli parçalardaki aşınmayı azaltır.
Jigs ve takımlar: Sabit konumlandırma ve kelepçeleme için fikstürler, üretim doğruluğunu artırır.
Kalıp imalatı
Enjeksiyon kalıpları: Kalıbın düzgün açılıp kapanmasını sağlamak amacıyla kaydırıcılar, kılavuz plakalar ve konumlandırma mekanizmalarında kullanılır.
Damgalama ölür: Kalıp ömrünü ve hassasiyetini artırmak amacıyla kılavuz pimi sabitleme ve kaydırıcı düzenekleri için kullanılır.

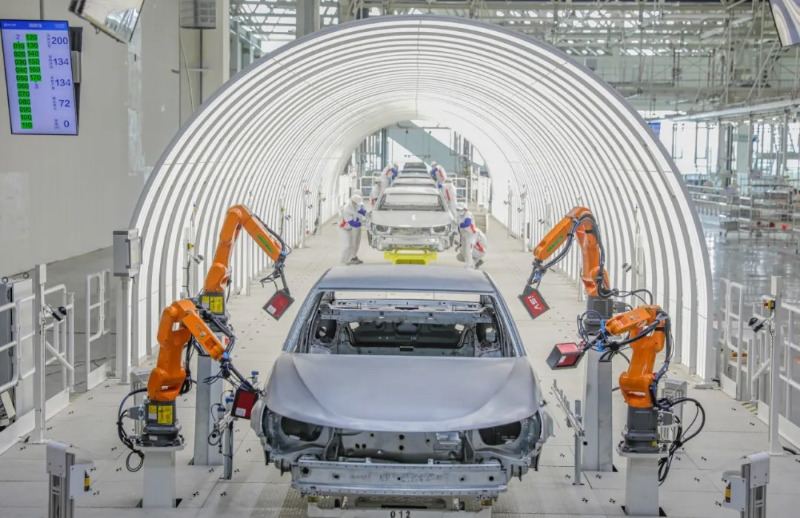

Otomotiv Endüstrisi
12.9 kalite omuz cıvataları otomotiv üretiminde motorlar, süspansiyon sistemleri ve fren sistemleri için yaygın olarak kullanılmaktadır.
Motor Bileşenleri: Yüksek hızlı çalışma sırasında dengeyi sağlayacak şekilde külbütör kollarını, bağlantı çubuklarını ve valf mekanizmalarını bağlayın.
Süspansiyon Sistemleri: Yüksek frekanslı titreşimlere ve darbelere dayanmak için amortisörlerden ve kontrol kolu bağlantılarından yararlanın.
Fren Sistemleri: Fren kaliperlerinde ve kayar raylarda kullanılır, yüksek sıcaklık dayanımı ve yüksek yük kapasitesi sağlar.

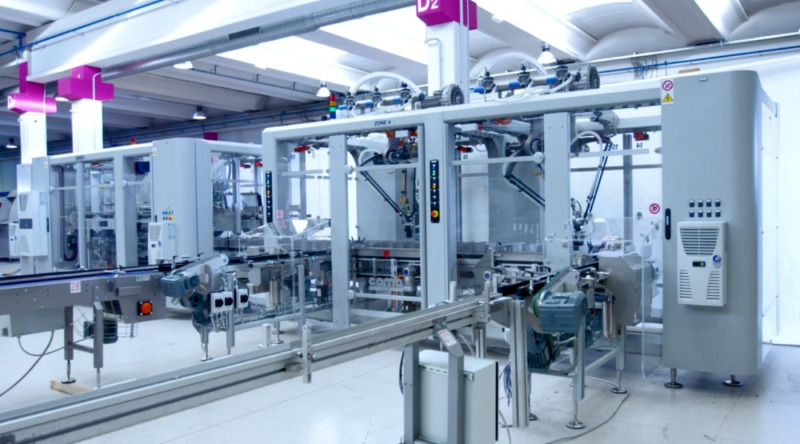

Elektronik ve otomasyon ekipmanları
Robot eklemleri: Robotik kolların hassas konumlandırılmasını ve esnek hareketini sağlamak için döner eksenler olarak kullanılır.
Otomatik montaj hatları: Ekipman stabilitesini ve hassasiyetini artırmak için kaydırıcılar ve kılavuz cihazlar için kullanılır.
Havacılık
Uçuş Kontrol Sistemi: Kontrol yüzeylerinin, kanatların ve diğer bileşenlerin dönüşünü ve bağlantısını kontrol etmek için kullanılır.
Uydu Robotik Kolu: Stabilite ve güvenilirlik sağlayan yüksek hassasiyetli bir dönme noktası sağlar.

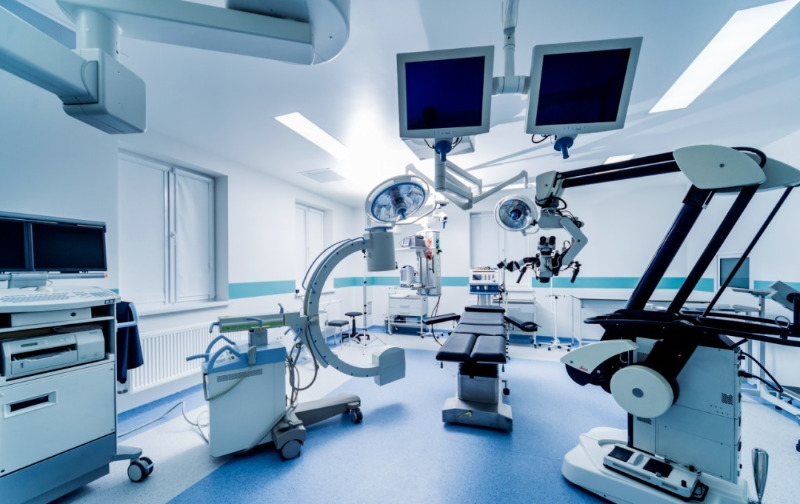

Tıbbi ekipman
Röntgen makineleri ve CT tarayıcıları: Ekipmanın hassas çalışmasını sağlamak amacıyla kayar raylar ve hareketli parçalar için kullanılır.
Cerrahi robotlar: Hassas kontrol ve stabilite sağlamak amacıyla robotik kol eklemlerinde kullanılır.
12.9 kalite omuz cıvatasının üretim süreci
Ana Malzemeler
12,9 kalite omuzlu cıvataların ortak malzemeleri şunları içerir:
SCM435 (alaşımlı çelik): Darbeli yük ortamlarına uygun, iyi tokluk ve yorulma direnci.
Paslanmaz çelik (304, 316L): Korozyona dayanıklıdır ancak daha düşük mukavemete sahiptir ve çoğunlukla gıda ve tıbbi ekipmanlarda kullanılır.
Üretim Süreci
1. Malzeme Kesimi: Yüksek mukavemetli çelik çubukların hassas kesimi.
2. CNC Hassas İşleme: Sıkı toleranslar sağlamak için cıvata başının, omuzunun ve dişli kısmının döndürülmesi.
3. Konu İşleme: Mukavemet ve yorulma ömrünü artırmak için diş haddeleme.
4. Isıl İşlem: Sertliği ve aşınma direncini arttırmak için söndürme ve temperleme.
5. Yüzey İşlem: Korozyon direncini arttırmak için galvanizleme, karartma ve fosfatlama.
6. Kalite Kontrolü: Yüksek hassasiyet ve tutarlılık sağlamak için bir koordinat ölçüm makinesi, sertlik testi ve tork testi kullanmak. Aşındırıcıdır ancak mukavemeti düşüktür ve çoğunlukla gıda ve tıbbi ekipmanlarda kullanılır.
Endüstri Standartları
Omuz cıvatalarının üretiminin, performans ve güvenilirliğini sağlamak için uluslararası standartlara uygun olması gerekir.
ISO 7379: Metrik omuz cıvatalarının boyutları, malzemeleri ve toleransları için standart.
DİN 923: Avrupa pazarında yaygın olarak kullanılan Alman standardı.
ASME B18.3: Kuzey Amerika pazarı için geçerli olan Amerikan standart omuzlu cıvataların özellikleri.
JIS B1180: Hassas makine imalatında kullanılan Japon standardı.
Bu standartlar, cıvataların zorlu ortamlarda stabilitesini ve uyumluluğunu sağlamak için omuz çapını, uzunluk toleranslarını, diş özelliklerini, çekme mukavemetini ve yüzey işlemlerini belirtir.
Sağ Omuz Cıvatası Nasıl Seçilir?
Omuz cıvatalarını seçerken aşağıdaki faktörleri göz önünde bulundurun:
Yük Gereksinimleri: Gerekli çekme mukavemetini ve yorulma ömrünü belirleyin.
Omuz Ölçüleri: Kayan veya dönen bileşenlerle uyumluluğu sağlayın.
Konu Özellikleri: Ekipman için uygun metrik veya İngiliz vida dişini seçin.
Yüzey İşlem: Galvanizleme, karartma veya fosfatlama gibi korozyon önleyici bir kaplama seçin.
12.9 kalite omuz cıvataları, yüksek mukavemetleri, hassas toleransları ve dinamik harekete uyarlanabilirlikleri nedeniyle makine, otomotiv imalatı, kalıp yapımı, otomasyon ve havacılıkta çok önemlidir. Sıkı üretim standartları ve üstün performansları, onları üst düzey bağlantı elemanı pazarında temel bir ürün haline getiriyor.
Sektörünüzde 12.9 kalite omuzlu cıvata kullandınız mı? Deneyiminizi paylaşmaktan çekinmeyin!
