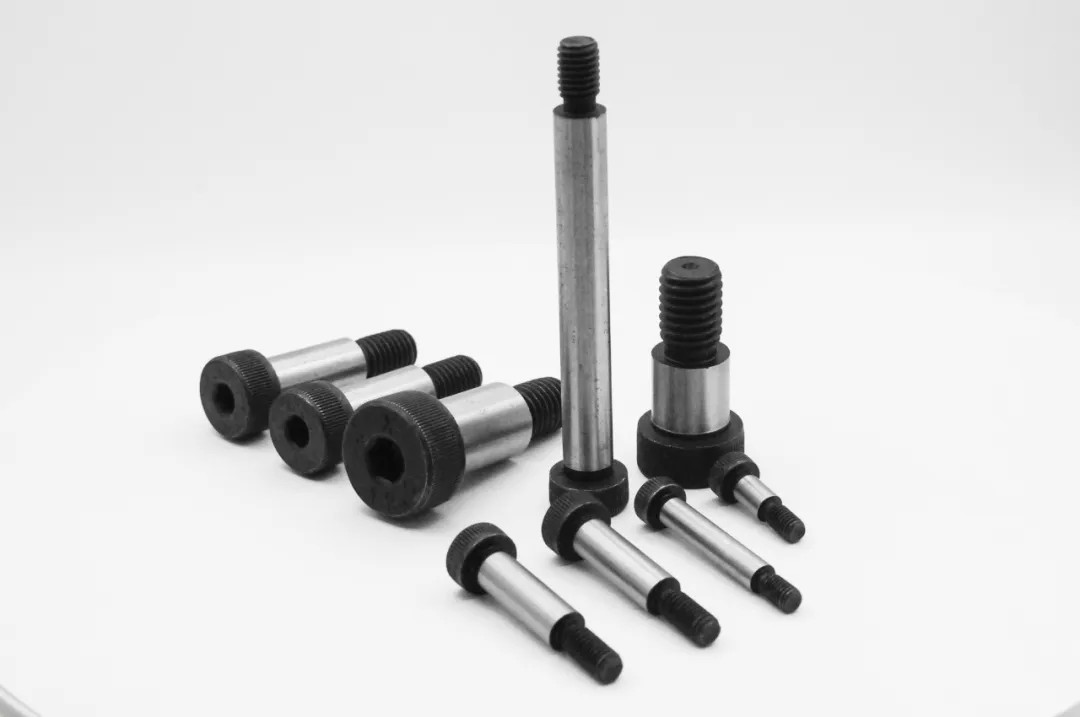

12.9 sınıf omuz cıvatası nedir?
Omuz vidası veya altıgen soket omuz cıvatası olarak da bilinen 12.9 sınıf omuz cıvatası, özellikle yüksek mukavemetli ve hassas hareket uygulamaları için tasarlanmış pürüzsüz omuz ve kısmi ipliklere sahip yüksek hassas bir bağlantı elemanıdır.
Özellikler
Yapısal özellikler

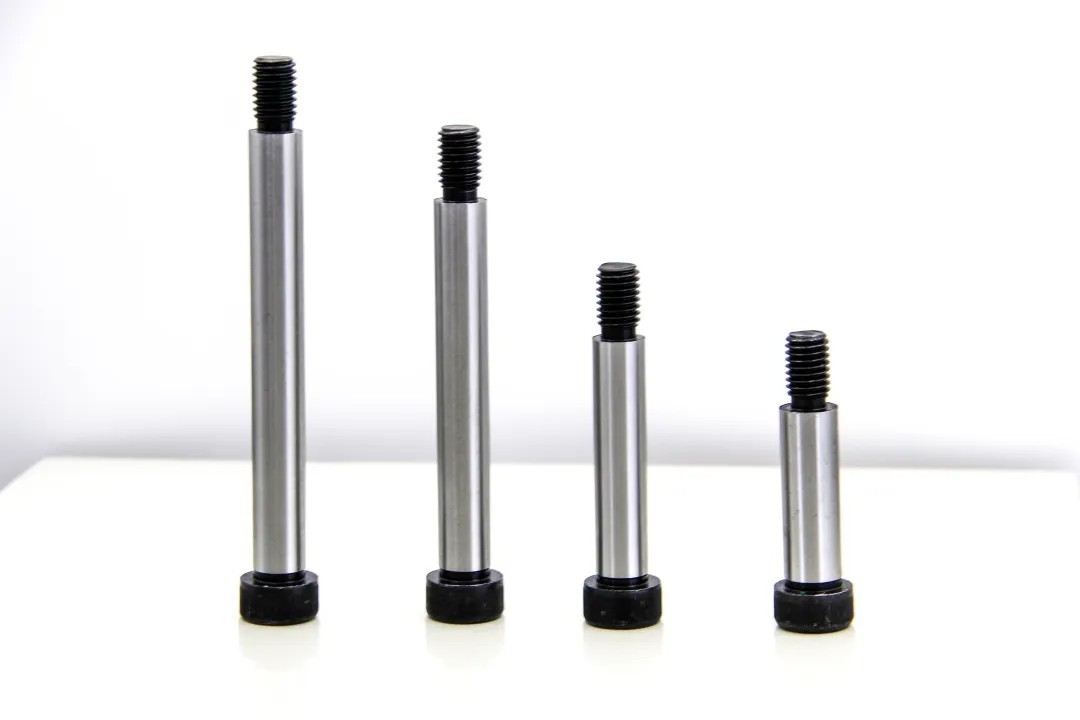

12.9 sınıf omuz cıvatası üç anahtar parçadan oluşur:
Cıvata kafası: Genellikle yüksek tork montaj ve çıkarma için uygun olan iç veya dış altıgen tasarım ile.
Pürüzsüz omuz: Dönen veya kayar parçaların stabilitesini sağlamak için hassas işlenir.
Dişli Uç: Güvenli bir fiksasyon sağlamak ve yük taşıma kapasitesini iyileştirmek için kısmen dişli tasarım.
Çekirdek özellikler
Ultra yüksek güç: Yüksek yük uygulamalarında güvenilirliği sağlamak için ≥1220MPa gerilme mukavemeti olan alaşım çelik (42CRMO gibi) kullanılır.
Hassas Tolerans: Mekanik parçaların hassas konumlandırılmasını ve kaymasını sağlamak için omuz çapı, uzunluğu ve koaksite kesinlikle kontrol edilir.
Giyime dayanıklı ve dayanıklı: Yüzey, aşınma direncini ve korozyon direncini iyileştirmek için söndürülür, karartılmış, fosfatlanmış veya nikel plakalıdır.
Yüksek tork performansı: Daha yüksek sıkma torkuna dayanabilir ve ağır makineler ve yüksek dinamik yük ortamları için uygundur.
12.9 sınıf omuz cıvatalarının uygulama senaryoları
Yüksek mukavemeti, hassas işleme ve hareket uyarlanabilirliği nedeniyle, 12.9 sınıf omuz cıvataları, özellikle yüksek yük ve yüksek hassasiyet gereksinimlerine sahip senaryolarda, birden fazla sektörde yaygın olarak kullanılmaktadır.
Mekanik ekipman
Otomatik makinelerde, hassas takım tezgahlarında ve üretim hattı ekipmanı, omuz cıvataları, ekipmanın sorunsuz çalışmasını sağlamak için bileşenleri desteklemek ve kaydırmak için kullanılır.
Slayt Rayları ve Kılavuz Mekanizmaları: Doğrusal veya dönme hareketinin doğruluğunu sağlayın.
İletim Sistemi: Hareketli parçalardaki aşınmayı azaltmak için bağlantı çubuğu ve yatak koltuğu sabitleme cıvataları olarak kullanılır.
Armatürler ve takımlar: Üretim doğruluğunu artırmak için sabit konumlandırma sıkıştırma cihazları.
Kalıp üretimi

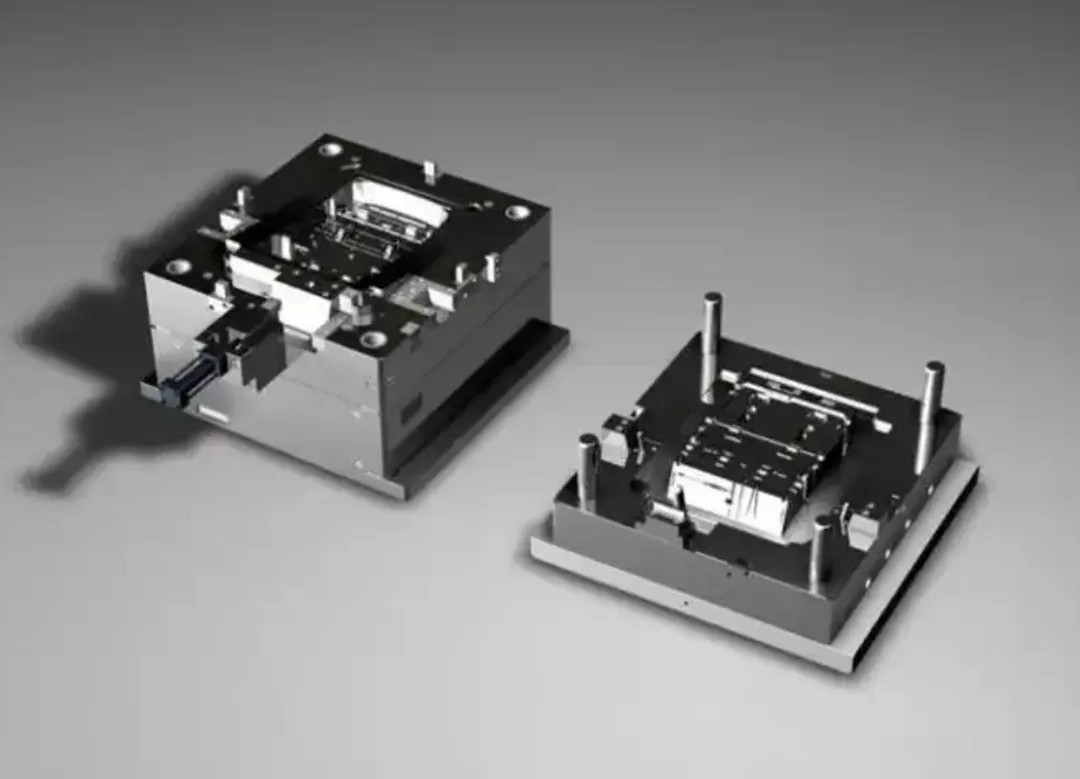

Enjeksiyon kalıbı: Kalıpın düzgün bir şekilde açılmasını ve kapatılmasını sağlamak için kaydırıcılar, kılavuz plakalar ve konumlandırma mekanizmaları için kullanılır.
Damgalama kalıbı: Kalıp ömrünü ve doğruluğunu artırmak için kılavuz pim fiksasyonu ve kaydırıcı bileşenleri için kullanılır

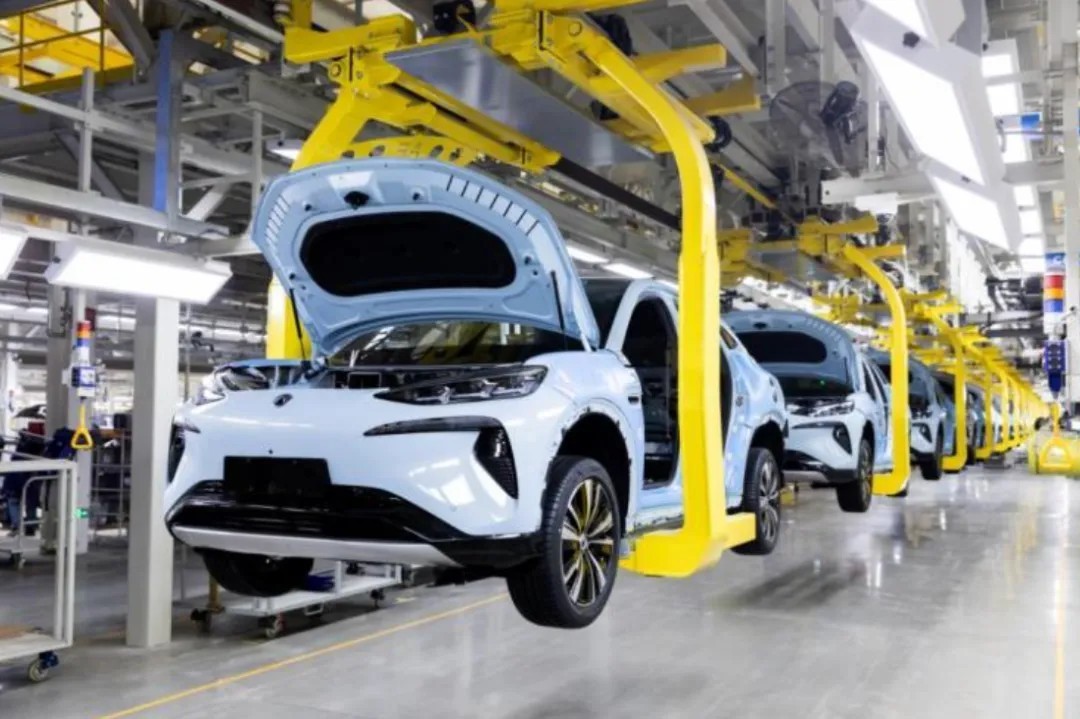

Otomotiv endüstrisi
12.9 Sınıf omuz cıvataları, otomobil üretiminde motorlarda, süspansiyon sistemlerinde ve frenlerde yaygın olarak kullanılmaktadır.
Motor Bileşenleri: Yüksek hızlı çalışma sırasında stabiliteyi sağlamak için rocker kollarını, bağlantı çubuklarını ve valf mekanizmalarını bağlayın.
Süspansiyon Sistemi: Şok emicilerinin ve salınım kollarının bağlantı noktalarında yüksek frekanslı titreşime ve darbe kuvvetlerine dayanın.
Fren sistemi: Yüksek sıcaklık direnci ve yüksek yük kapasitesi sağlamak için fren kaliperleri ve kayma kılavuzları için kullanılır.
Elektronik ve otomasyon ekipmanı
Robot Eklemleri: Robotik kolların hassas konumlandırılmasını ve esnek hareketini sağlamak için dönme eksenleri olarak kullanılır.

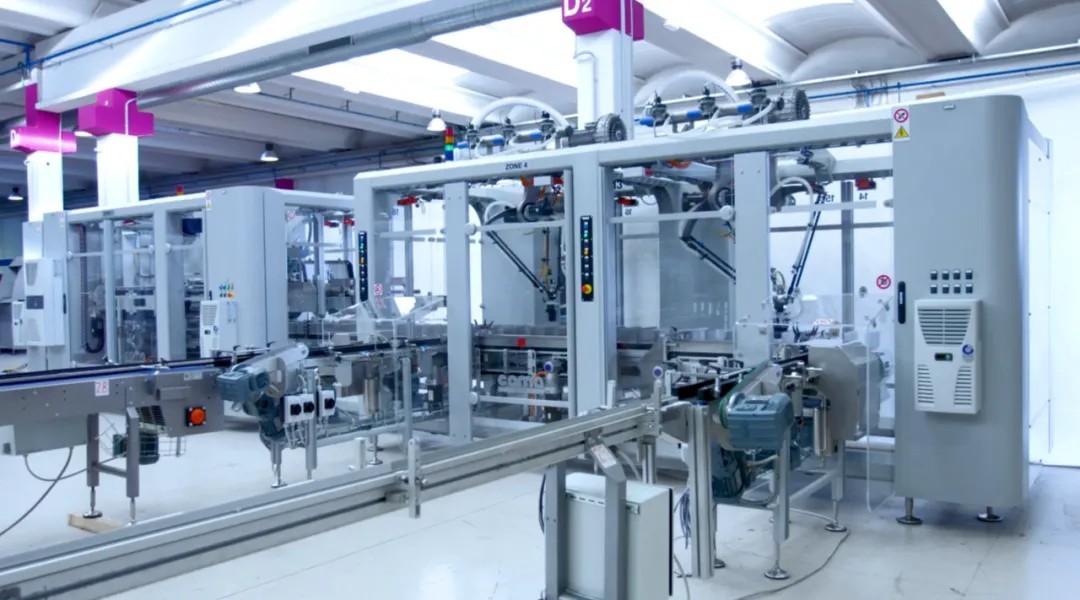

Otomatik Montaj Hatları: Ekipman stabilitesini ve doğruluğunu artırmak için kaydırıcılar ve kılavuzlar için kullanılır.
Havacılık
Uçuş Kontrol Sistemi: Kontrol yüzeylerinin ve fleplerinin dönüş ve bağlantı bileşenlerini kontrol etmek için kullanılır.
Uydu manipülatörü: İstikrar ve güvenilirliği sağlamak için yüksek hassasiyetli rotasyon dayanağı sağlar.

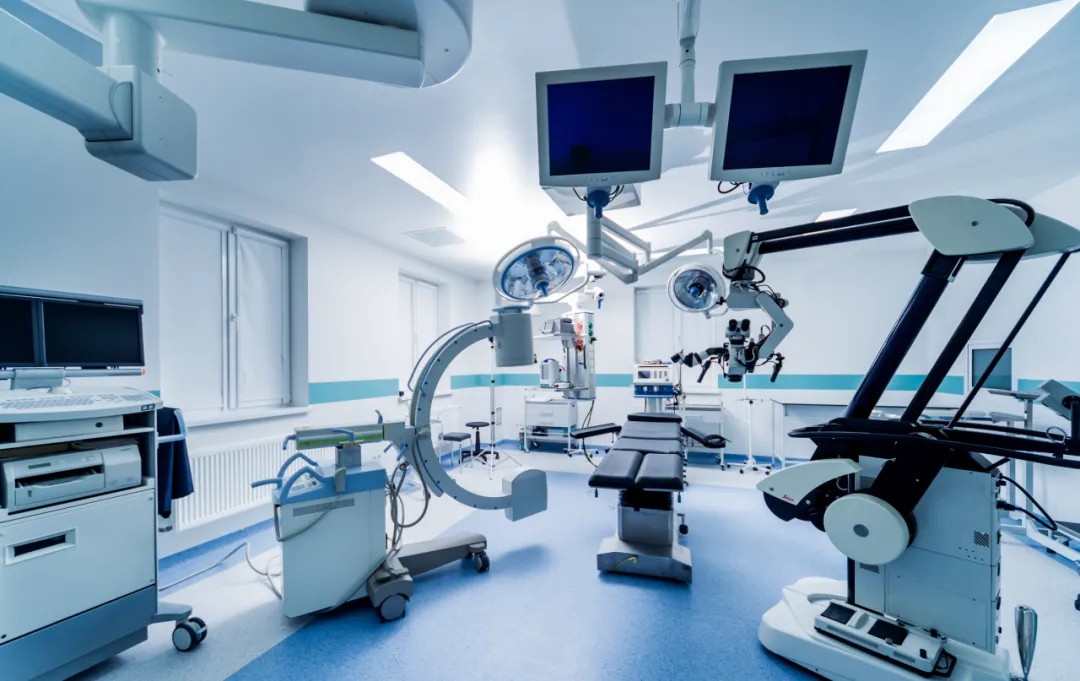

Tıbbi ekipman
X-ışını makineleri, CT tarayıcılar: Ekipmanın doğru çalışmasını sağlamak için slayt rayları ve hareketli parçalar için kullanılır.
Cerrahi Robotlar: Kesin kontrol ve stabilite sağlamak için robot kol eklemleri için kullanılır.
12.9 sınıf omuz cıvatalarının üretim süreci
1.Main Malzemeleri
12.9 sınıf omuz cıvataları için yaygın malzemeler şunları içerir:
42crmo (alaşım çelik): Yüksek mukavemet, iyi aşınma direnci, yüksek yük uygulamaları için uygun.
SCM435 (krom-molibden çelik): Darbe yükü ortamları için uygun iyi tokluk ve yorgunluk direnci.
Paslanmaz Çelik (304, 316L): Korozyona dayanıklı, ancak düşük mukavemet, çoğunlukla gıda ve tıbbi ekipmanlarda kullanılır.
2. Üretim Süreci
Malzeme Kesimi: Yüksek mukavemetli çelik çubukların kesin kesilmesi.
CNC hassas işleme: Sıkı toleranslar sağlamak için cıvata başlarının, omuzların ve dişli parçaların dönmesi.
İplik işleme: Yuvarlanan iplikler, mukavemet ve yorgunluk yaşamını iyileştirmek için kullanılır.
Isıl işlem: Sertliği iyileştirmek ve direnç aşınması için temperleme söndürme.
Yüzey Tedavisi: Korozyon direncini arttırmak için galvanizleme, karartma, fosfatasyon.
Kalite Denetimi: Yüksek hassasiyet ve tutarlılık sağlamak için üç koordinat ölçüm cihazı, sertlik testi, tork testi kullanılır.
Korozyon, ancak güç düşüktür, çoğunlukla gıda ve tıbbi ekipmanlarda kullanılır.
3. endüstri standartları
Omuz cıvatalarının üretimi, performanslarını ve güvenilirliğini sağlamak için uluslararası standartlara uymalıdır.
ISO 7379: Metrik omuz cıvatalarının boyutları, malzemeleri ve toleransları için standart.
DIN 923: Alman standardı, Avrupa pazarında yaygın olarak kullanılmaktadır.
ASME B18.3: Kuzey Amerika pazarı için uygun Amerikan omuz cıvataları için şartname gereksinimleri.
JIS B 1180: Hassas makine üretiminde kullanılan Japon standardı.
Bu standartlar, sert ortamlarda cıvataların stabilitesini ve uyumluluğunu sağlamak için omuz çapı, uzunluk toleransı, iplik spesifikasyonları, gerilme mukavemeti ve yüzey işlemini belirtir.
4. Sağ omuz cıvatasını nasıl seçilir?
Bir omuz cıvatası seçerken, aşağıdaki faktörleri göz önünde bulundurmanız gerekir:
Yük Gereksinimleri: Gerekli gerilme mukavemetini ve yorgunluk ömrünü belirleyin.
Omuz Boyutu: Kayan veya dönen parçalarla uyumluluğun sağlanmasını sağlayın.
Konu Özellikleri: Ekipman için uygun metrik veya imparatorluk ipliklerini seçin.
Yüzey Tedavisi: Galvanizasyon, karartma, fosfatasyon vb. Gibi korozyon karşıtı kaplamaları seçin.
12.9 Sınıf omuz cıvataları, yüksek mukavemetleri, hassas toleransları ve dinamik harekete uyarlanabilirlikleri nedeniyle mekanik ekipman, otomotiv üretimi, kalıplar, otomasyon ve havacılık için gereklidir. Sıkı üretim standartları ve mükemmel performansı onu üst düzey bağlantı eleman pazarında temel bir ürün haline getiriyor.
Sektörünüzde 12.9 sınıf omuz cıvatası kullandınız mı? Deneyiminizi paylaşmaya hoş geldiniz!
